Principe

Pendant le cycle de stérilisation, le Bowie & Dick électronique est placé dans l'enceinte de l'autoclave dans les mêmes conditions qu'un pack test de Bowie & Dick.

A la fin du cycle, le dispositif envoie par liaison sans fil, à travers les parois de l'autoclave, les informations recueillies au lecteur WI SCAN^®.
L’opérateur peut alors consulter l’écran du lecteur pour s’assurer du bon déroulement du cycle..

Les données du lecteur sont ensuite transférables sur un ordinateur où sont entrées au clavier les informations supplémentaires nécessaires à l’enregistrement et à la traçabilité.

Fonctionnement

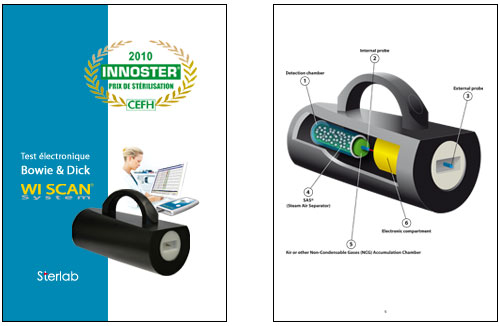

Le dispositif de mesure du Bowie & Dick électronique du WI SCAN^® System est constitué d’une chambre de détection cylindrique (1) fermée à une extrémité et de deux sondes de température. La sonde interne (2) est placée au fond de la chambre de détection et la sonde externe (3) à la surface du dispositif.

Pendant le cycle de stérilisation, après l’extraction d’air, le mélange de vapeur et de gaz non condensables (GNC) progresse le long de la chambre. La vapeur se condense et la proportion de gaz non condensables augmente au détriment de la vapeur pour atteindre un maximum au fond de la chambre.

Plusieurs innovations permettent à ce test d’allier capacité de détection, précision et reproductibilité :

L’horizontalité de la chambre de détection :

A température égale, la densité de l’air ou des autres GNC est supérieure à celle de la vapeur d’eau saturée. Une chambre de détection horizontale facilite donc la pénétration de vapeur et sa détection. Cette caractéristique permet de contrôler la pénétration de vapeur sur tout type d’autoclaves et tout type de cycles (comme définis dans la norme ISO 11140-4) :

• Subatmosphérique

• Transatmosphérique

• Suratmosphérique.

La séparation de l’air ou des autres GNC et de la vapeur par le SAS® (Steam Air Separator) :

Dans la chambre de détection, un dispositif breveté, le SAS® (4), constitue une charge poreuse qui favorise la condensation de la vapeur. Celle-ci est aussitôt évacuée par gravité à l’extérieur et laisse pénétrer plus facilement l’air ou les GNC au fond de la chambre. La présence éventuelle d’air ou GNC est ainsi amplifiée augmentant ainsi la capacité de détection.

La conservation de la masse d’air ou de GNC :

Dans la chambre d'accumulation, le SAS^® empêche également la recombinaison de l’air ou des GNC avec la vapeur jusqu’à la fin du plateau à 134° C (5). Les mesures de températures sont donc plus précises et apportent une reproductibilité encore jamais obtenue dans les tests de Bowie & Dick.

L’algorithme de calcul d’extraction d’air et de pénétration de vapeur :

Dans le compartiment électronique (6), un algorithme spécialement développé par Sterlab, traite la différence des températures entre les deux sondes à différentes étapes du cycle de B&D mettant ainsi en évidence les résultats positifs ou négatifs du test ainsi que "la marge de sécurité" de l’autoclave.

Mode d'emploi

1 La mise en marche du test de Bowie & Dick électronique du WI SCAN® System s'effectue par un simple basculement à la verticale du dispositif (face blanche vers le haut) pendant 3 secondes. Le clignotement d'une LED verte confirme la mise en fonctionnement. Remarque : si le dispositif n'est pas soumis au cycle de Bowie & Dick dans les 10 minutes suivant sa mise en marche, il s'éteint automatiquement et ne redeviendra opérationnel qu'après une nouvelle rotation verticale de 3 secondes.
2 Le dispositif est ensuite placé à l'horizontale, poignée vers le haut, dans l'enceinte de l'autoclave dans les mêmes conditions qu'un pack test de Bowie & Dick.
3 A la fin du cycle, dès l'ouverture de la porte de l'autoclave, une LED clignotante verte ou rouge indiquera un résultat positif ou négatif permettant ainsi, le cas échéant, la préparation immédiate du premier cycle de routine de la journée.
4 A l'accélération du rythme de clignotement de la LED, le résultat peut être transmis à distance par une connexion sans fil au lecteur du WI SCAN® System. La mise à l'arrêt du dispositif est automatique.
5 Les résultats sont ensuite archivés sur votre ordinateur grâce à un simple cordon USB. L'archivage se fait sur le logiciel du WI SCAN® System qui a été conçu pour être utilisé par toute personne, sans nécessité de formation ou de connaissance en informatique. Une fonction "Administrateur" permet au responsable d'avoir accès à un grand nombre d'informations et de données pouvant être imprimées facilement (graphe du cycle, historiques, recherche par autoclave, agent, période ou toute combinaison associée...).

Des caractéristiques à souligner

Un outil de diagnostic de l'état de l'autoclave : la marge de sécurité

Dans le cas d'un résultat positif :

La qualité de la mesure par le SAS® autorise la définition d'une marge de sécurité significative concernant la quantité de GNC présents dans l'autoclave :

• Si aucun GNC n'est détecté, la marge de sécurité a été fixée à 100%.

• Si la quantité de GNC détectée se situe à la limite pour satisfaire aux critères d'acceptation de la norme ISO 11140-4, la marge de sécurité vaut 5 %.

Chaque test positif s'accompagnera donc de sa marge de sécurité chiffrée entre 5% et 100% permettant à l'administrateur de visualiser l'évolution de son autoclave et de déclencher une opération de maintenance à sa convenance.

Une utilisation sans limite

Le test de Bowie & Dick électronique du WI SCAN® System est conçu pour un fonctionnement de 400 cycles, soit environ 1 année d'utilisation.

Réalisés par Sterlab, la recalibration annuelle des sondes et le changement des batteries permettront de réutiliser indéfiniment le test de Bowie & Dick électronique du Wi SCAN® System, l’inscrivant ainsi dans une démarche de développement durable.
